Компанія Енергосистеми впровадила систему телемеханізації на підстанції 35кВ з використанням обладнання Schneider Electric PowerLogic™ T300 у березні 2021 року. На той момент — перший досвід використання PowerLogic™ T300 в Україні. Система дозволила значно покращити контроль та управління підстанційним обладнанням, а також забезпечити надійну передачу телеметрії до диспетчерської системи комбінату та енергопостачальної компанії.

Функції системи телемеханізації ЗРУ-35кВ на базі PowerLogic™ T300:

·         — Надання даних для диспетчерської системи

Система збирає дані про струм, напругу, активну та реактивну потужність, записує осцилограми аварійних подій, а також інші параметри роботи підстанційного обладнання. Ці дані передаються до диспетчерської системи комбінату в протоколі DNP3, що дозволяє диспетчерам відстежувати стан підстанції в режимі реального часу.

·         — Передача телеметрії підстанції до енергопостачальної компанії

Система також передає телеметрію підстанції до енергопостачальної організації в протоколі IEC 60870-5-104. Це дозволяє енергопостачальній організації мати інформацію про стан підстанції та приймати обґрунтовані рішення щодо управління електромережею.

·         — Надання зручного інструменту для аналізу аварійних подій та стану обладнання спеціалістам релейної служби

Система має веб-інтерфейс, який дозволяє спеціалістам релейної служби аналізувати аварійні події та стан обладнання розподільчого пристрою. Це дозволяє їм швидко та ефективно вирішувати проблеми, пов’язані з роботою підстанції.

·         — Передача даних до інших систем

Система може передавати дані до інших систем у протоколах IEC 60870-5-104, IEC 60870-5-101, DNP3, IEC 61850, Modbus RTU/TCP. Це робить її гнучкою та розширюваною, що дозволяє інтегрувати її з іншими системами автоматизації та диспетчеризації.

Використане обладнання:

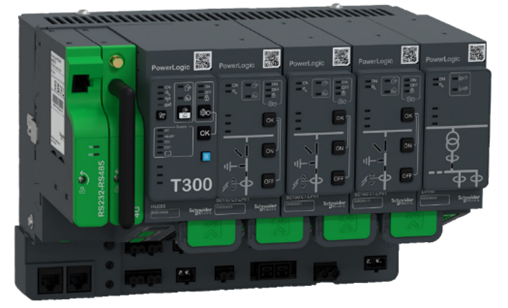

 Головний модуль HU250

RTU модуль збирає дані з модулів SC150 CT-LPVT, обробляє їх та передає до диспетчерських систем (SCADA/EMS). Модуль має декілька інтерфейсів та підтримує безліч протоколів (IEC 60870-5-104, IEC 60870-5-101, DNP3, IEC 61850, Modbus RTU/TCP, SFTP, HTTPS, SNTP, SNMP, Radius, LDAP, ESM…).

Модулі SC150 CT-LPVT

Ці модулі призначені для вимірювання струму та напруги в лінійних комірках. Вони мають компактну конструкцію та високу точність вимірювань. На лицьовій стороні модулі мають HMI, адаптований для індикації стану комутаційних апаратів комірки.

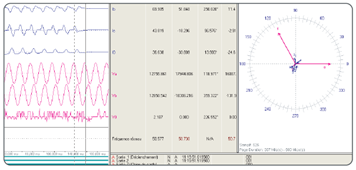

Однією з ключових функцій модулів SC150 є реєстрація осцилограм аварійних подій у форматі COMTRADE (відповідає IEC 60255-24).

PowerLogic™ T300 виявляє аномалії:

ANSI 50/51 — несправність по фазному надструму

ANSI 50N/51N — замикання на землю

ANSI 47 — обрив провідника/перенапруга зворотної послідовності

ANSI 67 — несправність за направленим фазним надструмом

ANSI 67N — спрямоване виявлення замикання на землю

ANSI 27 — падіння напруги або аномально низьку напругу на кожній фазі

ANSI 32P — перевантаження або ненормальний потік потужності

ANSI 59 — перенапруга по кожній з фаз

ANSI 59N — ненормальна напруга або дефекти ізоляції шляхом вимірювання залишкової напруги ANSI 47 — перенапруга зворотної послідовності (стан дисбалансу внаслідок значної складової напруги зворотної послідовності у разі аномалії розриву фазного провідника)

Адаптери напруги T300 VT

Ці адаптери використовуються для підключення модулів SC150 CT-LPVT до шин напруги. Вони забезпечують гальванічну розв’язку між первинним та вторинним колами.

Вимірювання потужності та якість електроенергії з PowerLogic™ T300

Завдяки T300 система диспетчеризації енергоносіїв ЗЗРК отримала розширене вимірювання потужності, якості електроенергії та зберігання цих даних для подальшого аналізу.

      Ці функції підтримуються кожним SC150 відповідно до директиви EN50160:

      — Вимірювання потужності згідно з IEC 61557-12.

      — Якість напруги згідно з IEC 61000-4-30 клас S:

           ♦ Гармонійний аналіз: аналіз до 63-ї гармоніки.

           ♦ Спотворення напруги і струму (THD): вимірювання загального гармонічного спотворення.

           ♦ Перенапруги та провали напруги: реєстрація подій, що можуть пошкодити обладнання.

           ♦ Флуктуації напруги: вимірювання короткочасних змін напруги.

           ♦ Асиметрія напруги.
