Впровадження системи телемеханізації на підстанції ЗРУ-35кВ Запорізького залізорудного комбінату з використанням обладнання Schneider Electric PowerLogic™ T300
Компанія Енергосистеми впровадила систему телемеханізації на підстанції 35кВ з використанням обладнання Schneider Electric PowerLogic™ T300 у березні 2021 року. На той момент - перший досвід використання PowerLogic™ T300 в Україні. Система дозволила значно покращити контроль та управління підстанційним обладнанням, а також забезпечити надійну передачу телеметрії до диспетчерської системи комбінату та енергопостачальної компанії.
Функції системи телемеханізації ЗРУ-35кВ на базі PowerLogic™ T300:
· - Надання даних для диспетчерської системи
Система збирає дані про струм, напругу, активну та реактивну потужність, записує осцилограми аварійних подій, а також інші параметри роботи підстанційного обладнання. Ці дані передаються до диспетчерської системи комбінату в протоколі DNP3, що дозволяє диспетчерам відстежувати стан підстанції в режимі реального часу.
· - Передача телеметрії підстанції до енергопостачальної компанії
Система також передає телеметрію підстанції до енергопостачальної організації в протоколі IEC 60870-5-104. Це дозволяє енергопостачальній організації мати інформацію про стан підстанції та приймати обґрунтовані рішення щодо управління електромережею.
· - Надання зручного інструменту для аналізу аварійних подій та стану обладнання спеціалістам релейної служби
Система має веб-інтерфейс, який дозволяє спеціалістам релейної служби аналізувати аварійні події та стан обладнання розподільчого пристрою. Це дозволяє їм швидко та ефективно вирішувати проблеми, пов'язані з роботою підстанції.
· - Передача даних до інших систем
Система може передавати дані до інших систем у протоколах IEC 60870-5-104, IEC 60870-5-101, DNP3, IEC 61850, Modbus RTU/TCP. Це робить її гнучкою та розширюваною, що дозволяє інтегрувати її з іншими системами автоматизації та диспетчеризації.
Використане обладнання:
Головний модуль HU250
RTU модуль збирає дані з модулів SC150 CT-LPVT, обробляє їх та передає до диспетчерських систем (SCADA/EMS). Модуль має декілька інтерфейсів та підтримує безліч протоколів (IEC 60870-5-104, IEC 60870-5-101, DNP3, IEC 61850, Modbus RTU/TCP, SFTP, HTTPS, SNTP, SNMP, Radius, LDAP, ESM…).
Модулі SC150 CT-LPVT
Ці модулі призначені для вимірювання струму та напруги в лінійних комірках. Вони мають компактну конструкцію та високу точність вимірювань. На лицьовій стороні модулі мають HMI, адаптований для індикації стану комутаційних апаратів комірки.
|

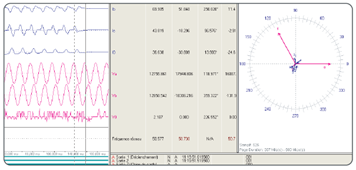

Однією з ключових функцій модулів SC150 є реєстрація осцилограм аварійних подій у форматі COMTRADE (відповідає IEC 60255-24). |
|
PowerLogic™ T300 виявляє аномалії:
ANSI 50/51 - несправність по фазному надструму
ANSI 50N/51N - замикання на землю
ANSI 47 - обрив провідника/перенапруга зворотної послідовності
ANSI 67 - несправність за направленим фазним надструмом
ANSI 67N - спрямоване виявлення замикання на землю
ANSI 27 - падіння напруги або аномально низьку напругу на кожній фазі
ANSI 32P - перевантаження або ненормальний потік потужності
ANSI 59 - перенапруга по кожній з фаз
ANSI 59N - ненормальна напруга або дефекти ізоляції шляхом вимірювання залишкової напруги
ANSI 47 - перенапруга зворотної послідовності (стан дисбалансу внаслідок значної складової напруги зворотної послідовності у разі аномалії розриву фазного провідника)Адаптери напруги T300 VT
Ці адаптери використовуються для підключення модулів SC150 CT-LPVT до шин напруги. Вони забезпечують гальванічну розв'язку між первинним та вторинним колами.
|
Вимірювання потужності та якість електроенергії з PowerLogic™ T300 Завдяки T300 система диспетчеризації енергоносіїв ЗЗРК отримала розширене вимірювання потужності, якості електроенергії та зберігання цих даних для подальшого аналізу. Ці функції підтримуються кожним SC150 відповідно до директиви EN50160: - Вимірювання потужності згідно з IEC 61557-12. - Якість напруги згідно з IEC 61000-4-30 клас S: ♦ Гармонійний аналіз: аналіз до 63-ї гармоніки. ♦ Спотворення напруги і струму (THD): вимірювання загального гармонічного спотворення. ♦ Перенапруги та провали напруги: реєстрація подій, що можуть пошкодити обладнання. ♦ Флуктуації напруги: вимірювання короткочасних змін напруги. ♦ Асиметрія напруги. |
|
