Дані АСКОЕ, що залишаються в excel-звітах раз на місяць — це 90% невикористаного потенціалу. Реальна цінність розкривається при автоматичному потоці: лічильник → АСКОЕ → ERP/MES → дашборд CFO в реальному часі. Розбираємо типові архітектури, протоколи та практичні приклади інтеграції.
Навіщо інтегрувати АСКОЕ з ERP/MES/SCADA
Без інтеграції дані обліку «живуть в окремому Всесвіті». З інтеграцією — вони стають частиною бізнес-процесів:
- Автоматичний рознос витрат на кост-центри і виробничі замовлення (ERP)
- Питома собівартість енергії на одиницю продукції в реальному часі (MES)
- Автоматичні замовлення на рознарядки постачальнику електроенергії (ERP)
- Реакція АСУТП на пікове споживання — автоматичне обмеження неважливих споживачів (SCADA)
- Дашборд для керівництва з kpi енергоефективності в реальному часі (BI)

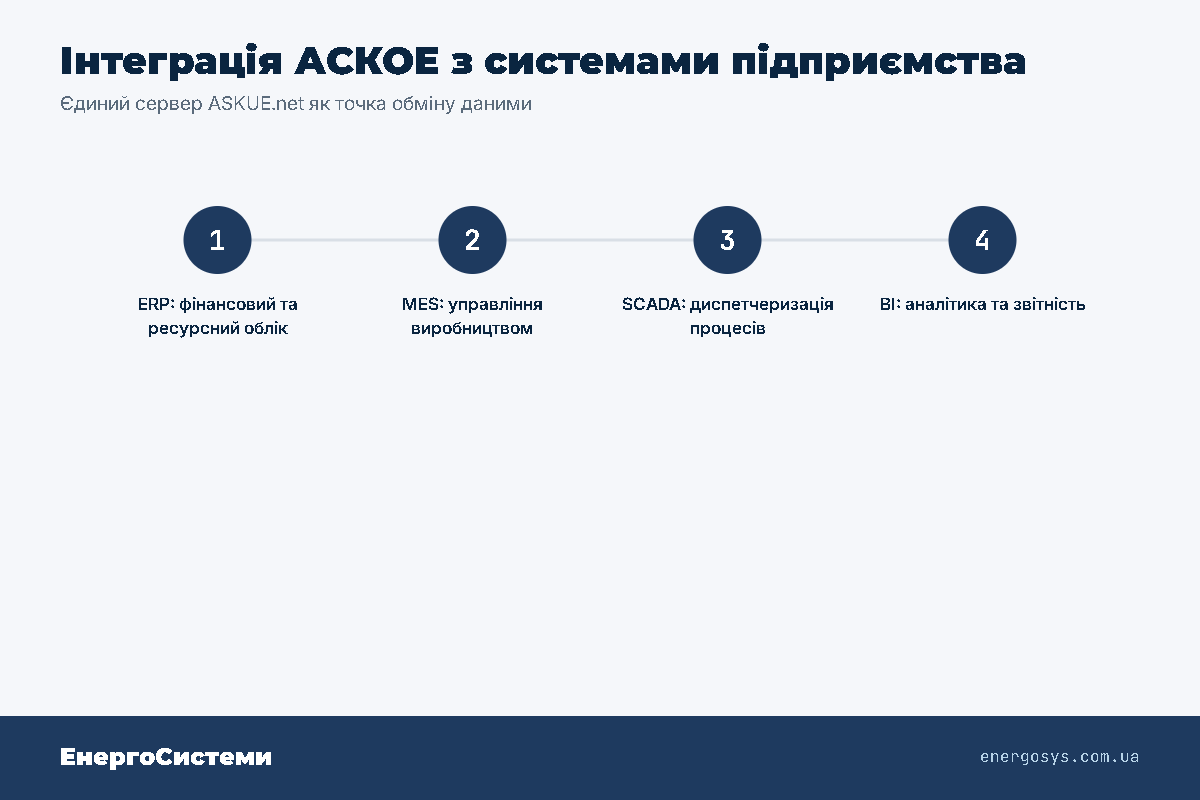

Архітектура інтеграції — типова схема
Протоколи зв’язку — що з чим стикується
Лічильник → АСКОЕ-сервер
| Протокол | Призначення | Приклади лічильників |
|---|---|---|
| DLMS/COSEM (МЕК 62056) | Сучасний міжнародний стандарт | Landis+Gyr E650, Iskra MT174, СТК-3 |
| МЕК 60870-5 | Класичний для енергетики | Альфа A1700, Енергія-9 |
| МЕК 61107 (Modem) | Старий, для legacy лічильників | ЦЭ6803, ЕТ-200 |
| Modbus RTU/TCP | Універсал, для нелічильників (давачі) | Wago, Schneider |
| M-Bus | Для теплолічильників і водомірів | Kamstrup, Danfoss |
АСКОЕ → ERP/MES/SCADA
| Протокол | Кому підходить | Особливості |
|---|---|---|
| REST API (JSON) | Сучасні ERP (SAP S/4HANA, MS Dynamics 365), BI | Найпростіший, web-friendly, JSON over HTTPS |
| OPC UA | SCADA, MES, промислові ERP | Стандарт промислової інтеграції IEC 62541 |
| SOAP/XML | Старі ERP, 1С 7.7 | Громіздкий, але універсальний |
| SQL (Direct DB) | 1С, локальні MES | Швидко, але ризик при міграції |
| MQTT | IoT-платформи, BI | Підписки в реальному часі |
3 типові сценарії інтеграції
Сценарій 1: АСКОЕ + 1С (рознос за кост-центрами)
Завдання: Рахувати споживання електроенергії за цехами і автоматично заносити в 1С як витратні статті за кост-центрами.
Реалізація:
- АСКОЕ збирає дані з 12 цехових лічильників (АСТОЕ-функціонал)
- Раз на місяць (або щодоби) формує JSON-звіт через REST API
- Конектор у 1С приймає JSON, мапить на кост-центри, створює документи «Списання на витрати»
- В 1С — автоматичний звіт «Витрати на електроенергію за цех/період»
Економія: Бухгалтерія економить 8-15 годин/місяць на ручному внесенні даних. Менше людської помилки.
Сценарій 2: АСКОЕ + MES (питома собівартість продукції)
Завдання: Рахувати кВт·год електроенергії на одиницю готової продукції в реальному часі (для оптимізації режимів).
Реалізація:
- АСКОЕ передає по OPC UA дані з лічильника технологічної ділянки
- MES має дані про випущену продукцію (з рахунків готових виробів)
- В MES — формула: kWh / шт = поточна питома собівартість
- На дашборді операторів — світлофор: зелений/жовтий/червоний
Економія: Оператори бачать перевитрати в реальному часі, реагують на зміни режимів. Типова економія 5-15% на стабільних процесах.
Сценарій 3: АСКОЕ + SCADA + BESS (автоматичне обмеження пікових споживачів)
Завдання: Не перевищувати договірну заявлену потужність, інакше штрафи від ОСР.
Реалізація:
- АСКОЕ передає поточне споживання в SCADA по Modbus/OPC UA
- SCADA при наближенні до межі (напр., 95% від ліміту) — автоматично:
- Запускає BESS на розряд
- Або відключає неважливі споживачі (компресори в режимі очікування)
- Або сигналізує оператору
- Після піку — повертається в нормальний режим
Економія: Усунення штрафів за перевищення договірної потужності (типово 50-200 тис. грн/місяць для середнього заводу).
Що треба для початку інтеграції
- API від АСКОЕ-сервера — переконатись, що ваша система його має. ASKUE.NET™ — має REST API, OPC UA-сервер, MQTT-публікацію
- Технічне завдання інтеграції — які поля передаються, з якою періодичністю, у яких форматах
- Конектор на боці ERP/MES — пише розробник вашої системи або сторонній підрядник
- Тестове середовище — спочатку тестуємо на копіях баз, потім — у проді
- Моніторинг інтеграції — алерти при збоях передачі даних (sentry, grafana, простий cron+email)
Скільки коштує інтеграція
| Тип | Бюджет | Терміни |
|---|---|---|
| АСКОЕ ↔ 1С (типовий конектор) | 30-80 тис. грн | 2-4 тижні |
| АСКОЕ ↔ SAP (повна реалізація) | 200-500 тис. грн | 2-4 місяці |
| АСКОЕ ↔ SCADA (OPC UA) | 40-120 тис. грн | 3-6 тижнів |
| АСКОЕ ↔ BI (Power BI/Grafana) | 20-60 тис. грн | 1-3 тижні |
| АСКОЕ ↔ MES (повна) | 150-400 тис. грн | 2-4 місяці |
Як ми працюємо
Платформа ASKUE.NET™ має готові конектори для:
- 1С (8.3) через REST API і прямий SQL
- SAP ERP через RFC та REST
- Microsoft Dynamics 365 через OData
- SCADA Wonderware/Aveva через OPC UA
- Power BI через REST і ODBC
- Grafana через PostgreSQL data source
Дивіться нашу landing-сторінку «Інтеграція АСКОЕ з ERP, MES і SCADA».
FAQ — поширені питання
Чи можна інтегрувати АСКОЕ з 1С 7.7?
Так, через SOAP-конектор або прямий SQL до бази 1С 7.7. Але рекомендуємо мігрувати на 8.3 для повноцінної REST-інтеграції.
Що швидше — REST API чи OPC UA?
OPC UA — швидше для real-time даних (мс-затримки), REST — простіше і достатньо для пакетних інтеграцій раз на хв/год.
Чи безпечна REST-інтеграція? Що з кібербезпекою?
Безпечна за умови HTTPS + токенів автентифікації + IP whitelist. Детально про захист — у нашій landing-сторінці «Кібербезпека АСУТП».
Скільки даних щодня?
Один лічильник = ~50 КБ/добу (48 півгодинних інтервалів × кілька параметрів). Завод з 30 лічильниками = ~1,5 МБ/добу. Не критично навіть для повільного інтернету.
Чи можна додати інтеграцію пізніше, після впровадження АСКОЕ?
Так. ASKUE.NET™ зберігає всі історичні дані. Інтеграція з ERP може бути додана в будь-який момент — буде доступний весь історичний контекст.
