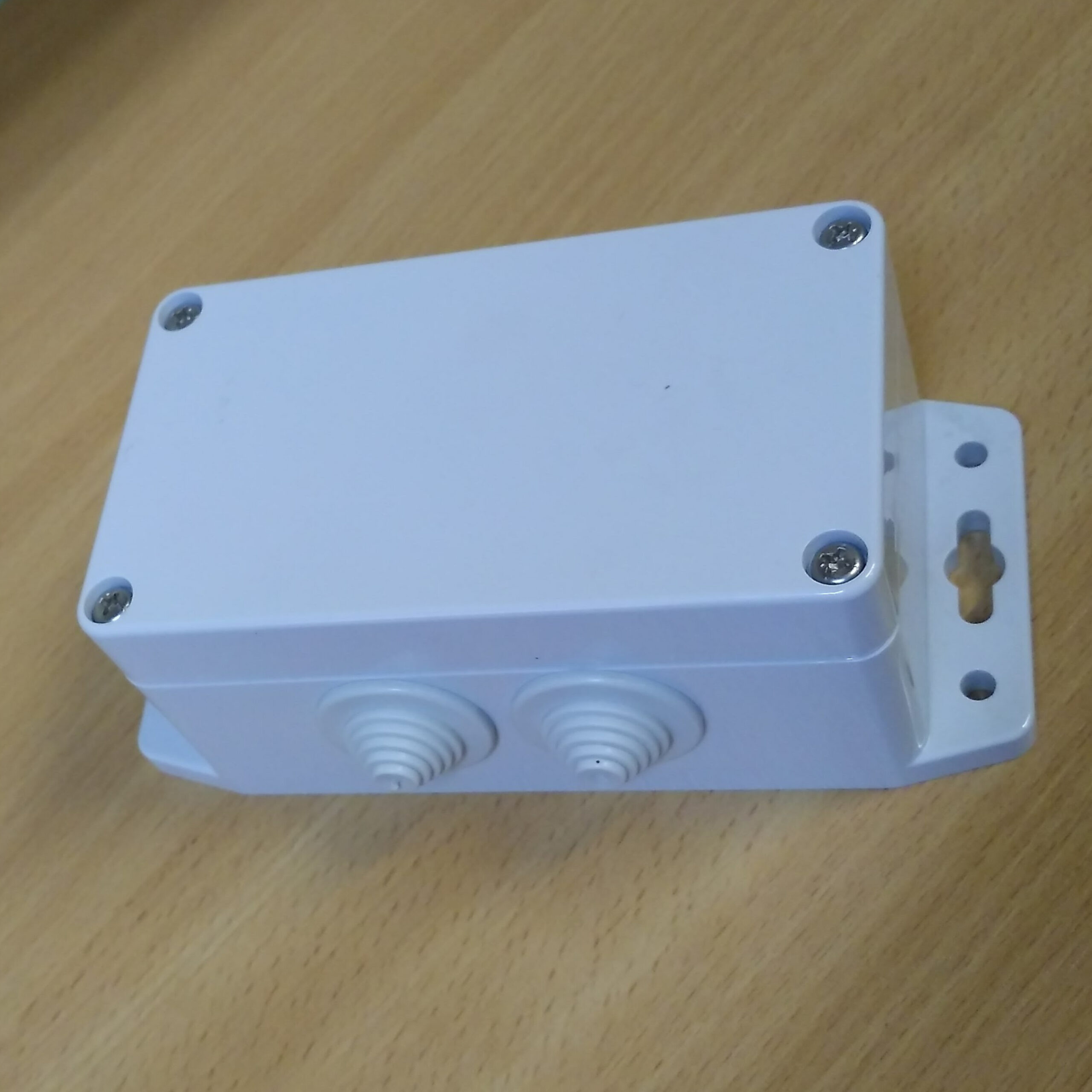

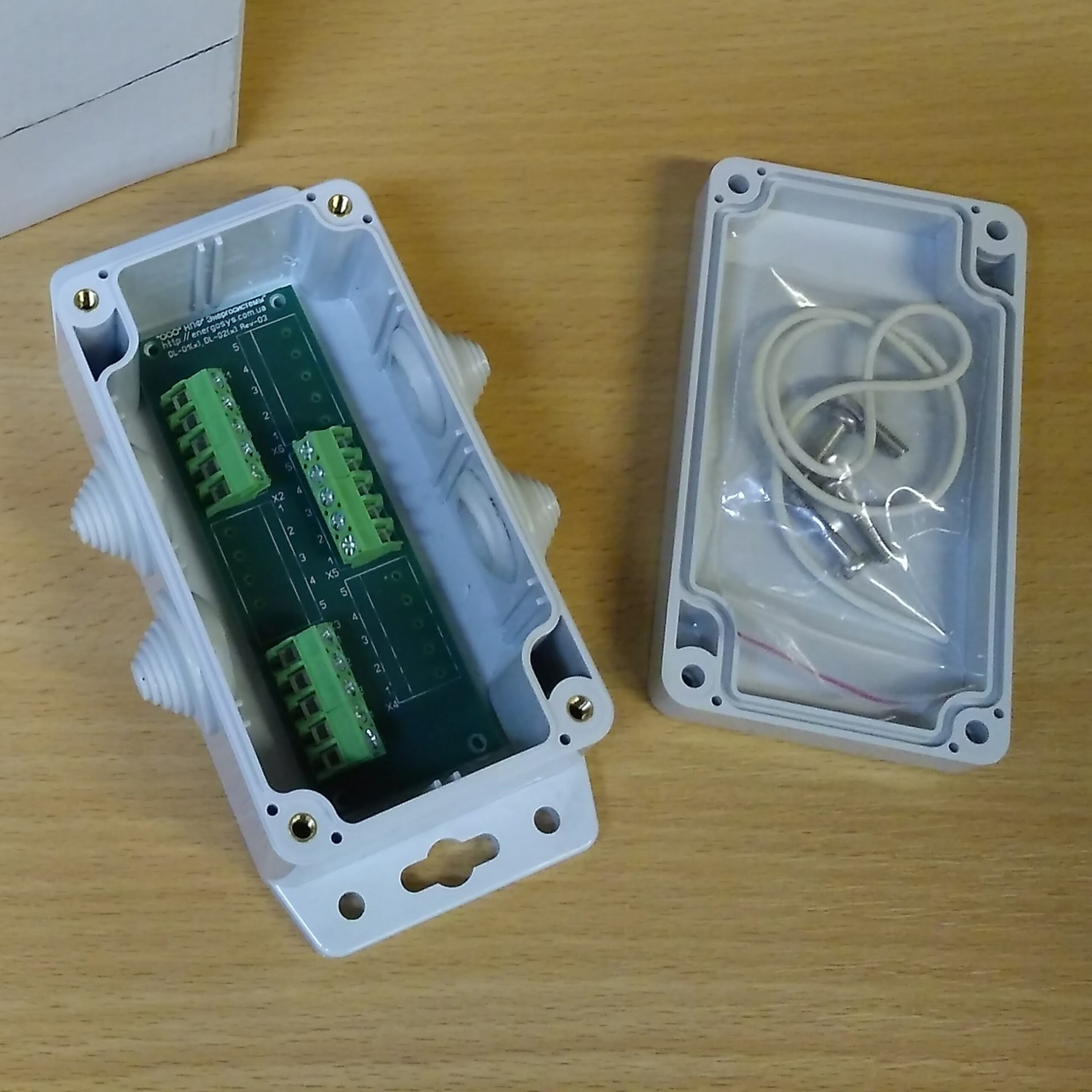

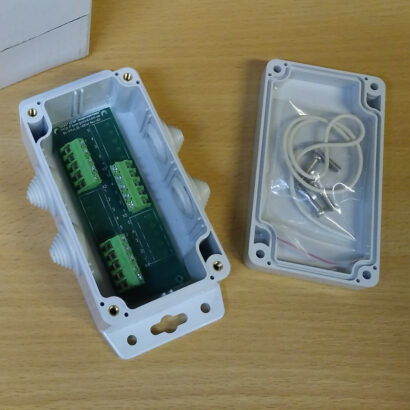

DL-01 (аналог ПР-3 и ПР-4) розгалужувач послідовного інтерфейсу RS-485 (RS-422) в пластиковому корпусі IP54

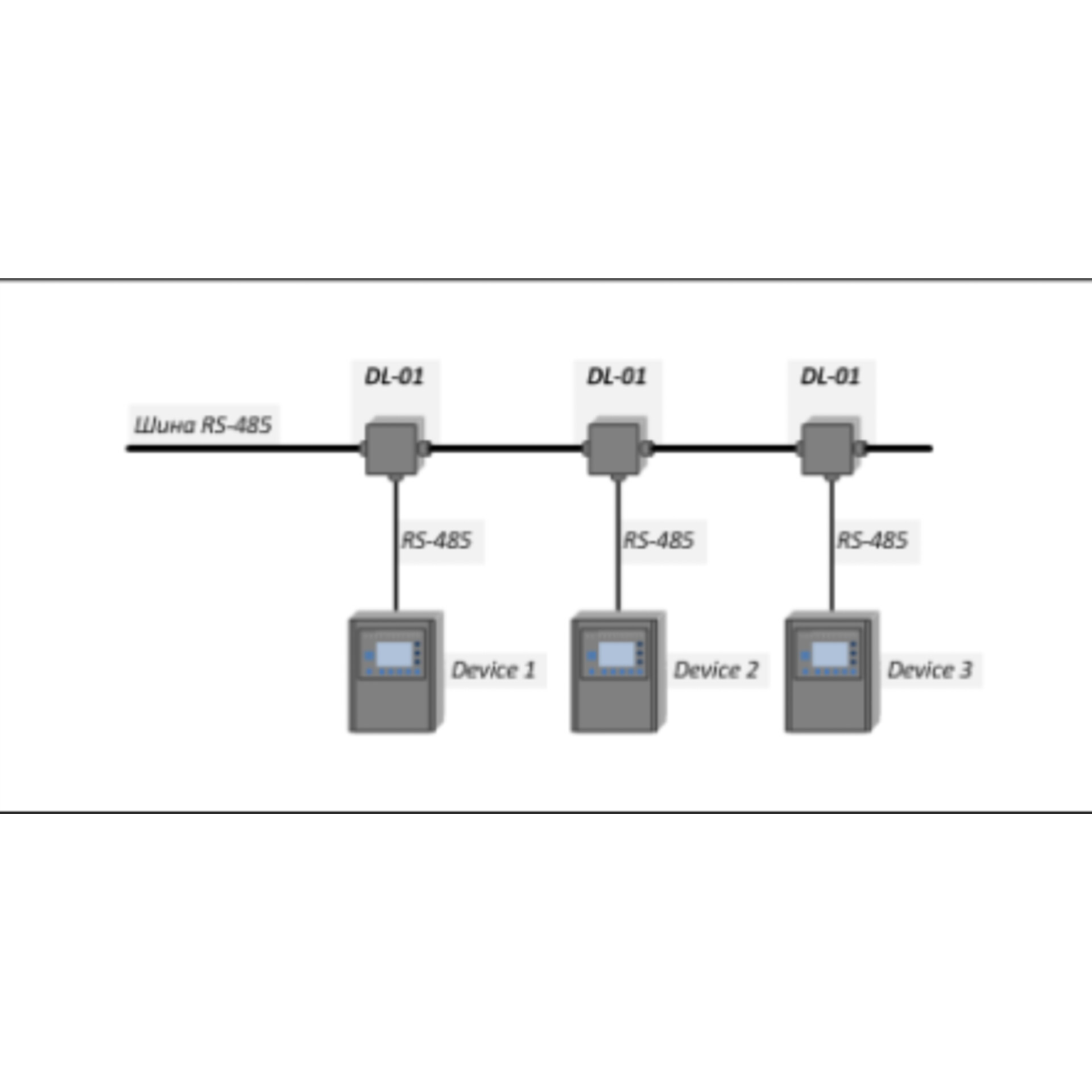

Розгалужувач інтерфейсу DL-01 – пасивний з’єднувальний пристрій. Призначений для виконання відгалуження ліній послідовних інтерфейсів RS-422 і RS-485. Можливе застосування для об’єднання пристроїв інших інтерфейсів, якщо для цього потрібно не більше п’яти провідників і електричні характеристики сигналів інтерфейсів відповідають наведеним в розділі. Розподільник ліній RS-485 серії DL призначені для відгалуження від магістральної шини до приладів. Такий підхід дозволяє спростити монтаж і налагодження модульних систем. Серія DL – пасивні розгалужувачі інтерфейсу RS-485 (RS-422). Розгалужувач DL-01 (аналог ПР-3) дозволяє підключити до магістральної лінії один прилад. ТЕХНІЧНІ ХАРАКТЕРИСТИКИ: Клас захисту від зовнішніх впливів: IP54 Кількість провідників: 5 Кількість ліній, що відходять: 3 Діапазон робочих температур: -25 .. +40°С Напруга на лініях: ±48В Максимальний струм: 250 мА Тип контакту: Гвинтовий Максимальний опір контакту: 20 мОм Перетин провідників: 0,14 .. 1,5мм2 Максимальний діаметр кабелю: 16 мм Матеріал контактів: PA Матеріал корпусу: PC Розміри: 145х76х55 Вага: 225 г Паспорт-буклет_DL-01_02

Де використовується DL-01

Розгалужувач інтерфейсу DL-01 — типовий пристрій у проектах АСКОЕ для розширення кількості точок підключення лічильників на одній RS-485 шині. Ми застосовуємо його:

• У АСКОЕ для підприємств — для опитування лічильників у різних точках обліку;
• У будинкових системах поквартирного обліку електроенергії в ОСББ;
• На щитах автоматики ІТП — для зчитування показань теплолічильників;
• У комерційному обліку газу — паралельно з коректорами.

Часті запитання про DL-01

Чим відрізняється DL-01 від ПР-3 і ПР-4?

DL-01 — це функціональний аналог ПР-3 і ПР-4. Має ті самі електричні параметри і виконує ту саму задачу — розгалуження RS-485 шини. Корпус IP54 дає захист від пилу і вологи у нежилих умовах експлуатації.

Скільки лічильників можна підключити через DL-01?

До 32 пристроїв на одну шину RS-485 за стандартом, але практично рекомендуємо до 20 для надійності. Якщо потрібно більше — поставити кілька DL-01 паралельно або перейти на оптоволоконний канал.

Чи потрібне живлення для DL-01?

Так, DL-01 потребує живлення 24V DC. Зазвичай підключається до того ж блоку живлення, що й концентратор GSM/GPRS або контролер АСКОЕ.

Чи сумісний DL-01 з лічильниками різних виробників?

Так, DL-01 працює на електричному рівні шини RS-485 і не залежить від протоколу обміну. Тому сумісний з усіма лічильниками, що підтримують RS-485 (Меркурий, Енергоміра, ЕМС, Логіка, ЛЕМ тощо).

Замовити DL-01

Дзвоніть: +38 (050) 228-228-0. Поставляємо по Україні. Допомагаємо з вибором кількості пристроїв і спроектувати підключення в існуючу АСКОЕ-систему.
