«Як працює АСКОЕ» — питання, що ставлять всі: голови ОСББ, інженери підприємств, керівники ЖКГ. У базовій статті «АСКОЕ — що це і кому потрібна» ми пояснили саму суть. У цій статті — інженерний детальний розбір: з чого складається, як дані потрапляють з лічильника на ваш екран і де знаходяться вузькі місця.

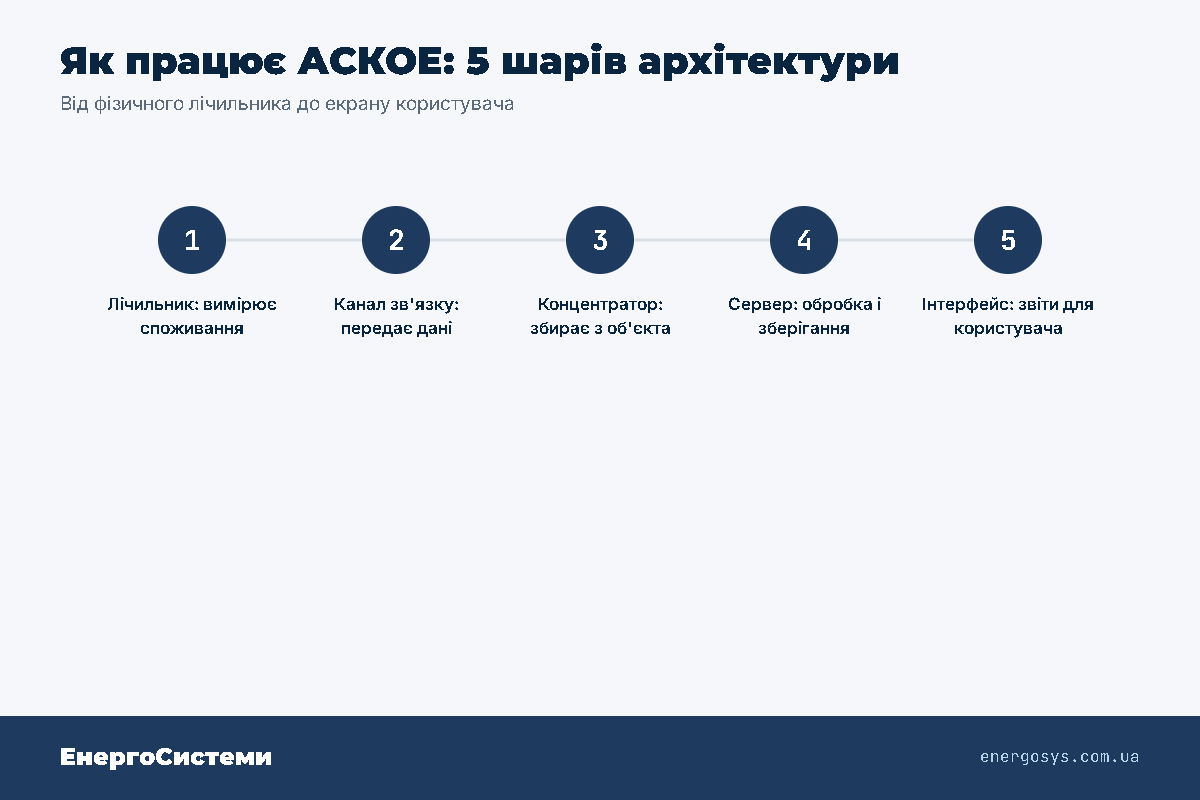

5 шарів роботи АСКОЕ

Сучасна АСКОЕ — це багатошарова архітектура. Кожен шар має свою задачу і свої точки відмови:

1. Шар лічильників (Layer 1, Sensors) — самі прилади обліку;
2. Шар комунікації (Layer 2, Transport) — як дані виходять з лічильника;
3. Шар збору (Layer 3, Collection) — комунікаційний сервер, що читає всі лічильники;
4. Шар зберігання (Layer 4, Storage) — БД з історією показань;
5. Шар відображення (Layer 5, Application) — звіти, аналітика, передача постачальнику.

Шар 1. Лічильники

Сучасний лічильник комерційного класу:

• Клас точності 1.0 або 0.5S для електро;
• Підтримка протоколів DLMS/COSEM, IEC 61107, Modbus, M-Bus;
• Інтерфейси: оптичний порт, RS-485, GSM-модуль, PLC, LoRaWAN;
• Внутрішня пам’ять на 60-180 днів профілю навантаження;
• Журнал подій (відключення живлення, втручання, заміна тарифу);
• Антимагнітний захист і пломби.

Шар 2. Комунікація

Як дані виходять з лічильника:

• Безпосереднє підключення — RS-485 шина від декількох лічильників до концентратора, далі по Ethernet/GSM на сервер;
• GSM/GPRS-модем у самому лічильнику — пряма передача на сервер;
• PLC (Power Line Communication) — дані передаються по мережевих проводах;
• LoRaWAN — для розосереджених лічильників на великій території;
• Радіо 433 МГц / 868 МГц — для квартирних розподілювачів і лічильників води.

Шар 3. Сервер збору

Комунікаційний сервер опитує лічильники за розкладом:

• Профіль навантаження — раз на добу (00:00 за UTC або локально);
• Аварійні сигнали і журнали — раз на годину або при зміні стану;
• Параметри обладнання (для діагностики) — раз на тиждень;
• Зчитування «по запиту» — для оперативного контролю.

Сервер відповідає за: підтримку сесій з лічильниками, повторні запити при втраті зв’язку, журналування, перевірку CRC. У хорошій АСКОЕ один сервер обслуговує до 5 000 точок одночасно.

Шар 4. База даних

Сирі дані з лічильників зберігаються довго — мінімум 5 років за вимогами ККОЕЕ. Сучасні АСКОЕ використовують комбінацію:

• Time-series БД (TimescaleDB, InfluxDB) для тонкозернистого профілю;
• Реляційна БД (PostgreSQL) для довідників, налаштувань, користувачів;
• Документна БД (MongoDB) для журналів подій і необроблених повідомлень.

Шар 5. Користувацький інтерфейс

Web-додаток (для ОСББ і керівників) і API (для інтеграції з білінгом). Що показуємо:

• Графіки споживання (доба, тиждень, місяць, рік);
• Профіль навантаження по 30-хвилинних інтервалах;
• Розрахунки по тарифах;
• Аномалії і алерти (різке зростання, нульове споживання, втрата зв’язку);
• Звіти у форматах PDF, Excel, XML для постачальника;
• Інтеграція з 1C, MEDoc через REST API.

Де АСКОЕ зазвичай ламається

• GSM-зв’язок у підвалах — рішення: винести антену на дах або перейти на LoRaWAN;
• Помилки PLC через сильні гармонічні шуми — рішення: фільтр на вводі або перехід на ефірне зв’язок;
• Падіння сервера в аварії живлення — рішення: ДБЖ + автозапуск;
• Розсинхронізація часу між лічильниками — рішення: синхронізація через NTP кожні 24 години;
• Лічильники з повіркою, що закінчилася — рішення: календар повірок у самій АСКОЕ.
