Ставиться на кожен радіатор, вимірює, скільки саме тепла він віддав, і по бездротовому LoRaWAN-каналу передає дані в білінг. Кожен мешканець платить за своє.
Що це простими словами

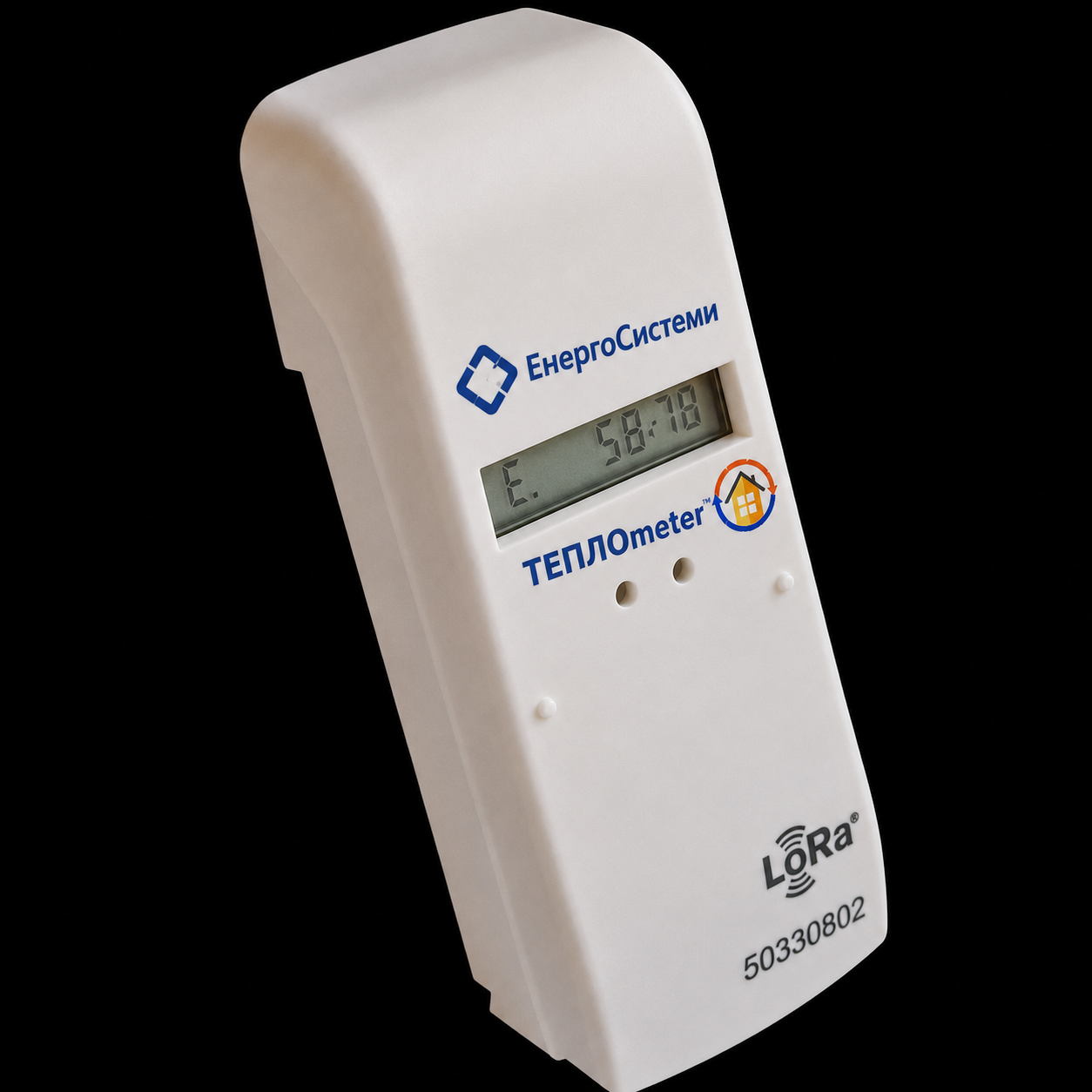

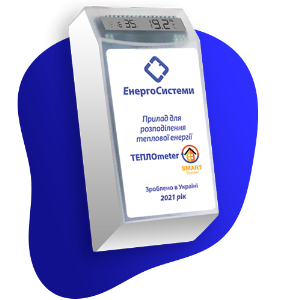

ТЕПЛОmeter™ — компактний прилад розміром з половину пачки сигарет. Він кріпиться прямо на радіатор, вимірює температуру батареї і повітря в кімнаті та за цими двома значеннями обчислює, скільки тепла радіатор реально віддав за місяць.
Кожні 4 хвилини — заміри. Раз-двічі на добу — передача даних на сервер по LoRaWAN. Жодних проводів, жодного Wi-Fi у квартирі, жодних обходів для зняття показань. Живиться від літієвої батареї, якої вистачає на 12-15 років. Один раз встановили — і забули на весь термін експлуатації.
Кому потрібно
- ОСББ переходить на справедливий розподіл витрат за тепло між квартирами за фактичним споживанням, а не за квадратурою — як це працює, дивіться у статті про розподільчий облік;
- керуюча компанія хоче припинити скарги «сусід крутить батарею на повну, а платить стільки ж»;
- готуєтесь до участі у програмі «Енергодім» — Фонд енергоефективності компенсує до 60% вартості (огляд програм — у статті про фінансування);
- треба відповідати вимогам закону № 2119-VIII і закону про ЖКП № 2189-VIII щодо обліку тепла;
- плануєте комбінацію з ІТП або SMART-баланс™ — розподілювачі дають дані для налаштування балансування.
Технічні характеристики
| Тип | електронний розподілювач тепла (EHKV) з 2 сенсорами |
| Принцип вимірювання | різниця температур радіатора і кімнати, коефіцієнти KC |
| Радіо | LoRaWAN 1.0.4, двонаправлений (Class A), OTAA/ABP |
| Частотний діапазон | 868–870 МГц (EU), передавач ≤14 дБм, приймач до −140 дБм |
| Періодичність передачі | 1, 2 або 4 рази на добу (налаштовується дистанційно) |
| Цикл вимірювання | кожні 4 хвилини |
| Діапазон температур радіатора | 35…95 °C (до 105 °C з виносним датчиком) |
| Точність | відповідає EN 834:2013 |
| Дисплей | LCD 7½ розрядів, циклічне відображення |
| Оптичний інтерфейс | IrDA, захищений PIN-кодом |
| Захист даних | AES-128 (2 рівні) по радіо, PIN по оптиці |
| Стандарти і директиви | EN 834:2013, EN 61000-4-2/-4-3, EN 55011; 2014/53/EU (RED), HKVO |
| Сертифікація | CE, TÜV NORD, ISO 9001 |
| Живлення | літієва батарея 3 В, термін роботи 12-15 років |
| Пам’ять вимірювань | 18 місячних + 18 піврічних значень |
| Захист корпусу / габарити / вага | IP41 / 38×32×102 мм / ~82 г |
| Виносний датчик | кабель 2 м (опція для закритих радіаторів) |
Комплектація
У комплекті кожного приладу: ТЕПЛОmeter™ у зборі з батареєю і ПЗ, алюмінієвий теплопровідник, монтажна і гарантійна пломби, паспорт з унікальним DevEUI.
Окремо для об’єкта: виносний датчик (кабель 2 м), LoRaWAN-шлюз з 4G (1 на під’їзд або будинок), оптична голівка USB для монтажної бригади, інсталяційні аксесуари під усі типи радіаторів. ПЗ конфігурації і таблиця KC-коефіцієнтів — безкоштовно.
Сумісність
- Радіатори: секційні (чавун, алюміній, біметал), панельні (Kermi, Purmo, Buderus та ін.), трубчасті, рушникосушки, конвекторні, плоскі — кріплення під кожен тип у комплекті аксесуарів.
- Шлюзи LoRaWAN 868 МГц: Dragino (індор/аутдор з 4G), Kerlink, Multitech, Cisco, Milesight — будь-які стандартні промислові.
- Сервери LoRa: ChirpStack (рекомендуємо, є готовий декодер), TTN, Loriot, Actility.
- Білінг: готова інтеграція з ASKUE.net™ (автоімпорт, розрахунок, квитанції), 1С, вебкабінет мешканця.
Як замовити
- Дзвоните на 050 228 228 0 або надсилаєте опитувальник (адреса, кількість квартир, тип радіаторів).
- Інженер розраховує комплектацію: прилади, шлюзи, аксесуари, монтаж.
- Комерційна пропозиція за 3-5 робочих днів з розбивкою по позиціях.
- Договір, передоплата 50%; постачання партії від 100 шт — 4-6 тижнів.
- Монтаж нашою бригадою (1 стояк на день, 25-30 квартир) або вашою під наглядом.
- Активація в LoRa-мережі — автоматично при встановленні; тестовий місяць на зв’язок і стабільність даних.
- Ввід в експлуатацію: акти, звіти, передача даних у білінг.
Сервіс і гарантія
- гарантія 24 місяці з дати монтажу; заміна гарантійного приладу — відправка Новою поштою наступного дня після діагностики;
- розрахунковий термін роботи 12-15 років; заміна після ресурсу — на пільгових умовах;
- техпідтримка пн-пт 9:00-18:00, реакція до 4 годин; виїзний сервіс по Україні за 3-5 робочих днів;
- регламентне обслуговування раз на рік — дистанційно: стан батареї, телеграми, пломби.
Часті питання
Чи можна ставити в одній квартирі без згоди сусідів?
Так, технічно кожна квартира незалежна. Але для справедливого розподілу потрібна більшість квартир будинку — рекомендуємо рішення зборів ОСББ по всьому будинку.
Чи впливає прилад на роботу радіатора?
Ні: він не втручається у потік теплоносія, лише вимірює температуру ззовні. Тепловіддача не змінюється.
Що буде, якщо мешканець зніме прилад?
Датчик несанкціонованого зняття зафіксує подію з датою і часом та передасть сигнал у білінг — за цей місяць нараховується максимальний норматив.
Чи потрібен інтернет у кожній квартирі?
Ні. Потрібен лише 1 LoRaWAN-шлюз на під’їзд чи будинок; шлюз виходить в інтернет по 4G або кабелем.
Скільки коштує на 100-квартирний будинок?
Орієнтир: 100 квартир × 3 радіатори × 3 300 грн + 1-2 шлюзи + монтаж та інтеграція. З компенсацією «Енергодім» до 60% платіж ОСББ падає у ~2,5 раза. Точний розрахунок — після опитувальника, ТЕО з NPV/IRR входить у пакет.
Чи можна поєднувати з ІТП або SMART-баланс™?
Так, це рекомендована конфігурація: ІТП веде загальний облік будинку, SMART-баланс™ балансує стояки, ТЕПЛОmeter™ розподіляє між квартирами.
Що з даними при зміні власника квартири?
Дані надходять безперервно; при зміні власника оновлюється лише запис у білінгу, прилади не переналаштовуються.
Замовити розрахунок
Інженер прорахує комплектацію, вартість під ключ і потенційну компенсацію «Енергодім» безкоштовно протягом 3 робочих днів. Зателефонуйте 050 228 228 0 або напишіть на [email protected].
ТЕПЛОmeter™ — торгова марка ТОВ «НВФ «Енергосистеми». Пристрій виготовлений у Німеччині на потужностях сертифікованого партнера (ISO 9001, TÜV NORD), відповідає директиві 2014/53/EU (RED) і німецьким правилам HKVO.
