Елеваторний вузол: принцип роботи та чи варто міняти на ІТП

Елеваторний вузол – це елемент системи опалення будинку, що знижує температуру гарячої води, яка надходить з ТЕЦ, до робочого рівня шляхом змішування її з охолодженим зворотним теплоносієм. Елеватор не має автоматики й температурних датчиків, тому економію на опаленні з ним отримати неможливо. Сучасна заміна – індивідуальний тепловий пункт (ІТП) з погодним регулюванням.

Що таке елеваторний вузол

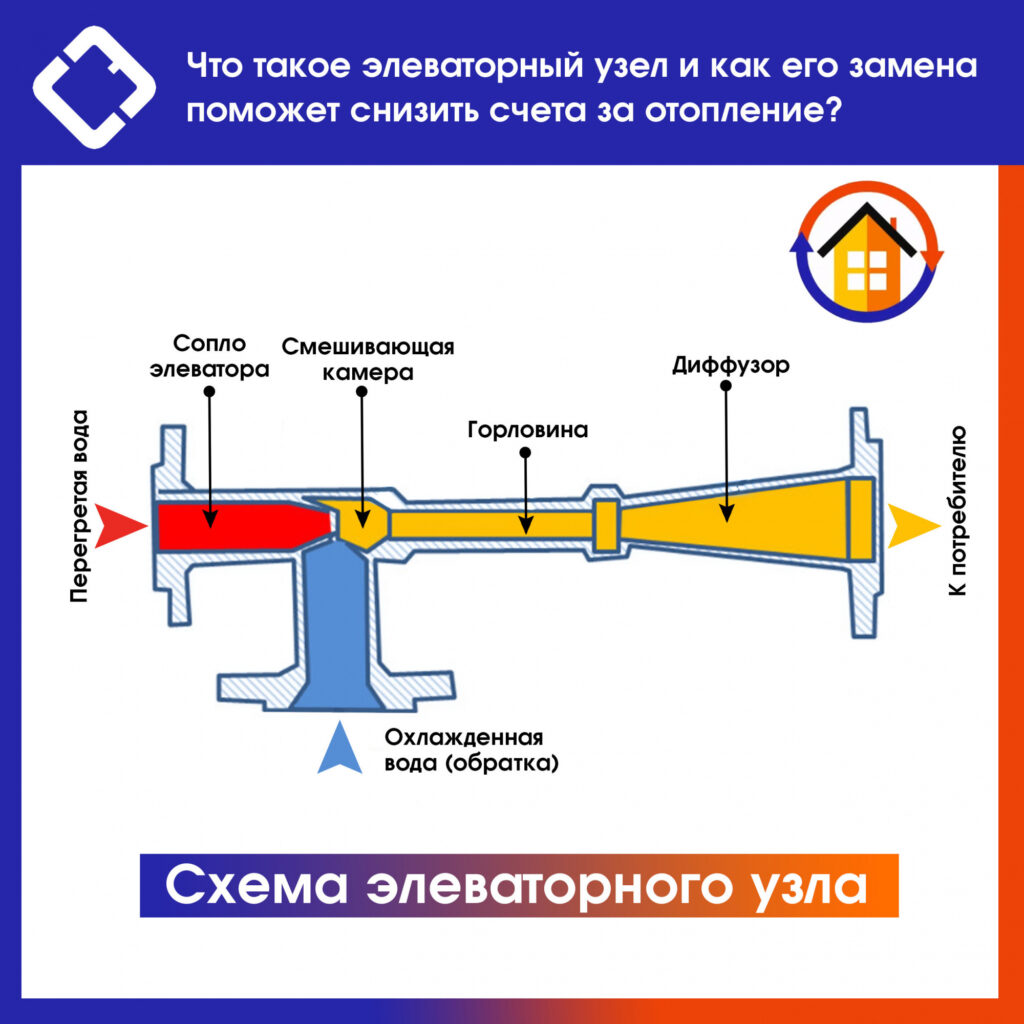

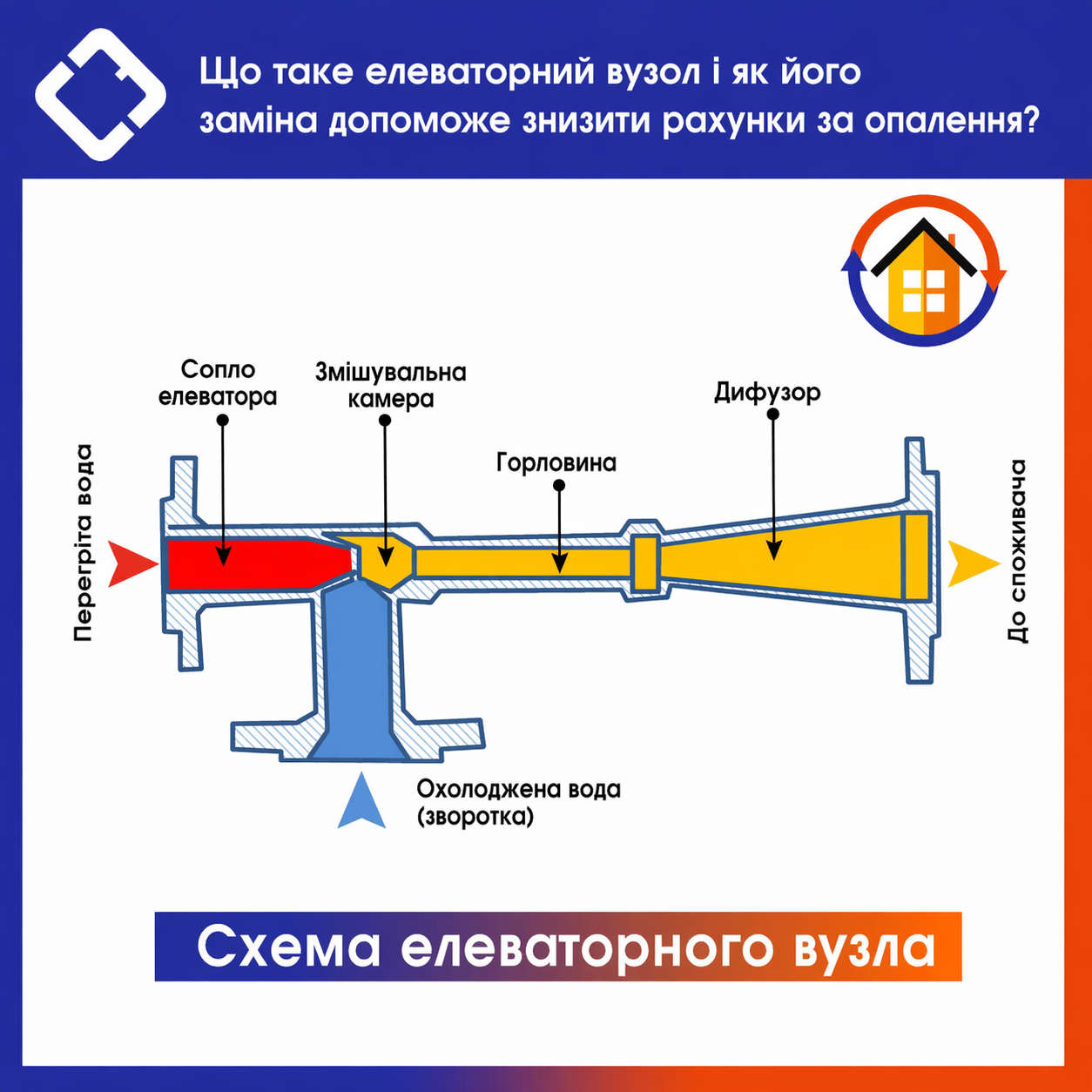

У більшості старих багатоквартирних будинків в Україні досі встановлені теплові вузли елеваторного типу. Такі пристрої працюють за принципом струйного насоса: вода з вищою температурою з подавальної магістралі проходить через сопло й захоплює охолоджений теплоносій зі зворотної магістралі. У результаті обидва потоки змішуються, і в систему опалення подається теплоносій заданої розрахункової температури.

Ідея проста, конструкція надійна, елементів руху немає – це й пояснює її популярність у 60-х – 90-х роках минулого століття. Але є суттєва проблема: елеватор не «знає», якої температури вода йому потрапляє і якої їй зараз треба бути. Він змішує завжди й у однакових пропорціях.

Принцип роботи: що відбувається всередині

Розглянемо роботу елеватора по кроках:

1. З ТЕЦ або районної котельні у зимовий період у будинок подається теплоносій високої температури.
2. За нормами ДБН, у приміщення можна подавати теплоносій не гарячіший за 95⁰C (для старих систем) або 75⁰C (для сучасних).
3. Елеватор «стискає» потоки подачі та зворотки у співвідношенні, визначеному конструктивно ще при встановленні (так званий коефіцієнт підмішування).
4. Після змішування вода потрапляє у внутрішньобудинкові стояки з температурою на розрахунковому рівні.

Важлива деталь: коефіцієнт підмішування фіксований. Його визначили раз, при проектуванні будинку. Якщо температура теплоносія з ТЕЦ відрізняється від проєктних значень (а вона завжди відрізняється через зношеність магістралей, відстань від теплоджерела, погоду) – елеватор нічого не коригує. Він змішує як завжди. Тому:

• У сильний мороз у радіаторах часто прохолодно.
• У відлигу – перегрів, мешканці відкривають вікна.
• Обидва випадки ведуть до перевитрат тепла й рахунків, які не відповідають реальній потребі.

Які функції виконує елеваторний вузол

З усього вище сказаного, висновок простий: єдина реальна функція елеваторного вузла – механічне зниження температури теплоносія. Ні регулювання, ні економії, ні адаптації до погоди він не забезпечує.

Для коректної роботи елеватора необхідні три жорсткі умови:

• температура на подачі з ТЕЦ у чітко визначеному діапазоні;
• перепад тиску між подачею і зворотною в діапазоні 0,8-2 Бар;
• точний розрахунок сопла під конкретний будинок.

На практиці всі три умови рідко виконуються одночасно. Результат – або недогрів, або перегрів, або велике споживання тепла без відчутного комфорту.

Плюси і мінуси елеваторного вузла

Переваги	Недоліки
Проста конструкція, немає рухомих частин	Жодного керування температурою
Дешева заміна деталей	Залежність від температури теплоносія ТЕЦ
Тривалий термін служби вузла	Неможливість реагувати на зовнішню погоду
Не потребує електроживлення	Перевитрати тепла до 30-35% у відлигу
	Мешканці регулюють температуру кватиркою
	Немає джерела даних для обліку/контролю

4 причини замінити елеваторний вузол на ІТП

1. Економія тепла до 30% і відповідно нижчі рахунки для співвласників. За прямих договорів з теплопостачальником рахунки сплачують безпосередньо мешканці, а витрати тепла розподіляються по м² опалювальної площі або за показниками індивідуальних розподілювачів ТЕПЛОmeter™. Автоматика ІТП постійно підбирає температуру теплоносія, орієнтуючись на зовнішню погоду, а не на статичні налаштування – це прямо впливає на суму у платіжці кожного співвласника.
2. Комфорт мешканців. Автоматичний прогрів зранку, економна подача тепла вночі, погодна корекція у відлигу.
3. Відсутність перепалів. Жодного перегріву в міжсезоння, жодного холоду в сильний мороз.
4. Облік і прозорість. ІТП має вбудовану автоматику для збору даних про теплоспоживання. Їх можна інтегрувати в АСКОЕ / систему диспетчеризації ОСББ.

Як відбувається заміна на ІТП: 5 кроків

1. Обстеження. Технічний інженер заміряє параметри мережі, рахує навантаження й оцінює місце під ІТП у підвалі.
2. Проект. Розробляється проектна документація з урахуванням специфіки будинку. Узгоджується з тепломережею.
3. Замовлення обладнання. Насоси, контролер, теплообмінник, датчики – збирається комплект під конкретний проєкт.
4. Монтаж. 2-4 дні для стандартного будинку. Обов’язковий блок – зупинка опалення на короткий проміжок (1-2 доби, зазвичай у міжсезоння).
5. Пусконалагодження. Контролер навчається реагувати на погодну криву. Після 7-10 днів – ІТП працює в повному автоматичному режимі.

Компанія ЕнергоСистеми виконує заміну елеваторних вузлів на ІТП у ОСББ під ключ – від обстеження до гарантійного супроводу. Базове рішення – автоматизований вузол змішування з двоходовим клапаном і погодною корекцією.

Замовити обстеження та розрахунок заміни ІТП →

Від чого залежить вартість і окупність

Точна вартість заміни елеваторного вузла на ІТП розраховується індивідуально під конкретний будинок і залежить від:

• площі опалення і кількості мешканців;
• типу теплообмінника (пластинчастий / кожухотрубний);
• необхідності заміни внутрішньобудинкової розводки;
• наявності облікової інфраструктури (лічильник тепла, АСКОЕ).

Орієнтовна окупність за рахунок економії на опаленні – 3-6 опалювальних сезонів. Найшвидше окуповуються будинки, де раніше були часті перегріви у міжсезоння.

Замовити індивідуальний розрахунок →
